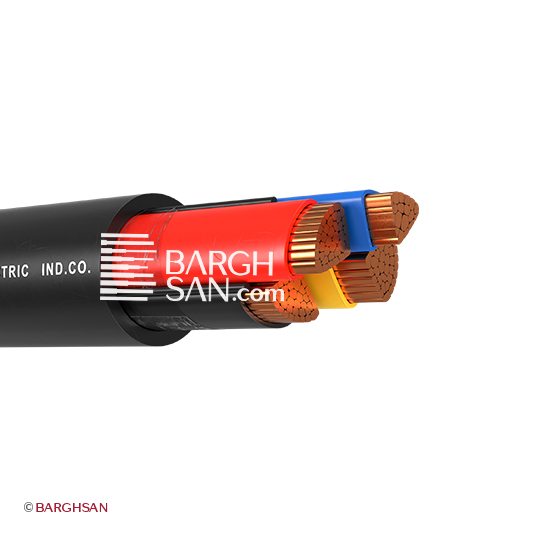

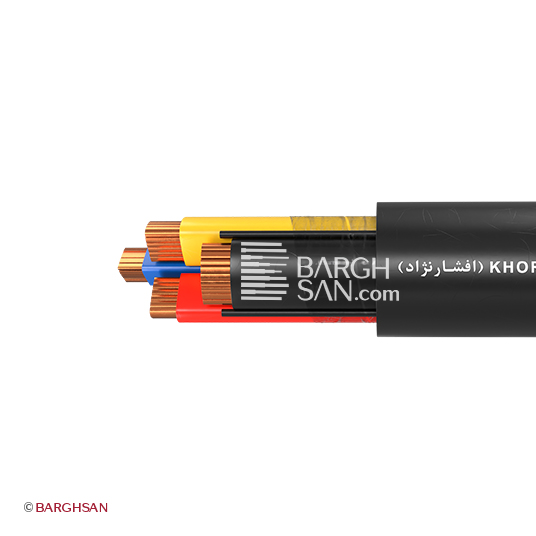

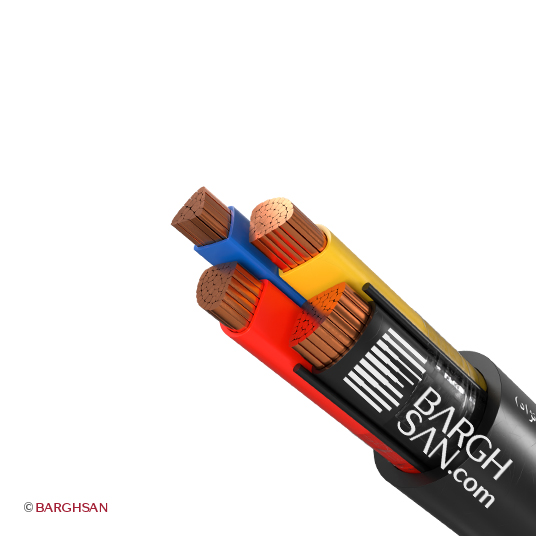

کابل برق زمینی 3*120+70 خراسان NYY

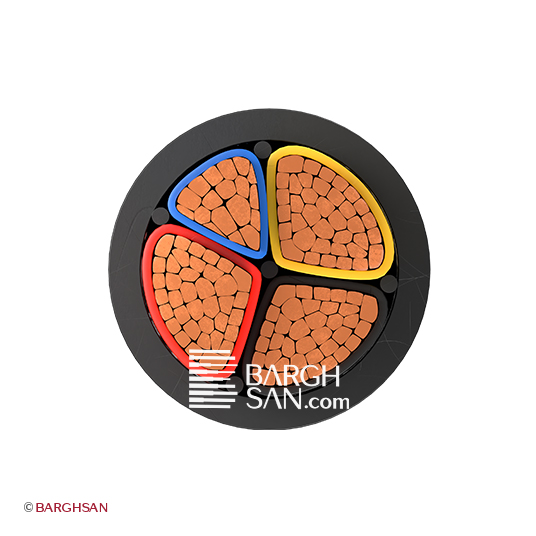

ولتاژ نامی کابل برق زمینی 3*120+70 افشارنژاد 600 الی 1000 ولت و فرکانس سیستمی آن 50 هرتز می باشد. در خصوص درجه مقاومت این کابل در دمای 20 درجه سانتی گراد قابل ذکر است که مقاومت رشته فاز آن 0.153 اهم بر کیلومتر و مقاومت رشته نول آن 0.268 اهم بر کیلومتر است. لازم به ذکر است که کابل افشارنژاد 3*120+70 در دمای کاری -30 درجه الی +70 درجه سانتیگراد دوام می‌آورد. بر اساس کاتالوگ این کابل، نهایت دمای قابل تحمل عایق آن 160 درجه می باشد. این نوع کابل از تعدادی رشته مفتولی تشکیل شده است که به صورت موازی یکدیگر قرار گرفته‌اند. این ساختار به کابل زمینی 3*120+70 امکان انعطاف‌پذیری زیادی می‌دهد و موجب مقاومت در برابر تنش‌ها و فشارهای مکانیکی می‌شود. همچنین کابل برق زمینی 3*120+70 افشارنژاد دارای سه رشته مفتولی فاز به سطح مقطع 120 میلیمتر مربع و یک رشته نول با سطح مقطع 70 میلیمتر مربع می باشد.
متریال یا مواد تشکیل دهنده عایق کابل برق زمینی 3*120+70 خراسان از PVC اکسترود شده است و در رنگ های مشکی، زرد، قرمز و آبی تولید می‌شود. ضخامت عایق فاز کابل مفتولی 3*120+70، 1.6 میلیمتر و ضخامت عایق نول آن 1.4 میلیمتر است. در نهایت روکش نهایی آن با جنس PVC و ضخامت 2.2 میلی متر و با رنگ مشکی در بازار عرضه می‌شود.
در خصوص ابعاد کابل مفتولی 3 در 120+70 قابل ذکر است که قطر نهایی آن حدودا 39.6 میلیمتر و وزن این کابل حدودا 4/7 کیلوگرم در هر متر و در بسته بندی های قرقره قابل عرضه می‌باشد. این نوع کابل به دلیل ویژگی‌های خاص خود، در پروژه‌های مختلف انتقال برق و تأمین نیازهای انرژی به کار می‌رود.
کابل زمینی سه و نیم رشته مقطع 120+70 خراسان قادر به عبور چند آمپر جریان است؟
| 10 متر | 315 آمپر |
| 50 متر | 315 آمپر |
| 100 متر | 315 آمپر |
| 150 متر | 315 آمپر |
کابل مفتولی 3*120+70 افشارنژاد NYY
بازار کابل‌ها و انواع مختلف آن‌ها از جمله کابل زمینی 3 در 120+70 افشارنژاد، در صنعت برق و انتقال انرژی یک نقش بسیار حیاتی دارد. کابل برق زمینی مفتولی 3 در 120+70 با ویژگی‌های انعطاف‌پذیری، مقاومت مکانیکی، و توان انتقال بالا، به عنوان یک ابزار اساسی در انتقال برق و تأمین نیازهای انرژی در پروژه‌های مختلف، از جمله صنعت برق، ساختمان‌ها، نیروگاه‌ها، و انرژی‌های تجدیدپذیر مورد استفاده قرار می‌گیرد. توجه به استانداردها و مشخصات فنی در خرید و استفاده از این نوع کابل ها از اهمیت ویژه‌ای برخوردار است تا امکان عملکرد بهینه و ایمنی در سیستم‌های انتقال برق فراهم شود.
دامنه حرارتی
- حداکثر دمای اتصال کوتاه: 160 درجه سانتیگراد
- حداکثر دمای کاری: 70 درجه سانتیگراد
ساختار کلی
- ساختار: NYY
- ساختار هادی: کلاس 2 (نیمه افشان)
- ساختار کابل: CU/PVC/Pet-Tape/PVC
رنج ولتاژ
- ولتاژ نامی: 600-1000 ولت
- تست ولتاژ: 4 کیلوولت
کابل 3 در 120+70 زمینی افشارنژاد با عایق (PVC) مطابق با استاندارد های
IEC 60502-1
IEC 60228
INSO 3569-1
DIN VDE 0271
