پچ پنل Cat6A لگراند 24 پورت
پچ پنل Cat6A لگراند به همراه 24 کیستون شبکه با بالاترین کیفیت به جهت استفاده برای کابل شبکه CAT6A شیلددار طراحی گردیده است. این پچ پنل شیلددار معمولاً در مراکز بزرگ انتقال داده یا سازمان هایی برای انتقال دیتا و تصویر با حجم بسیار، به همراه کابل های شبکه cat6A و پچ کورد های Cat6A استفاده می شود که سرعت انتقال داده در آن ها 10 گیگابیت بر ثانیه با پهنای باندی معادل 500 مگاهرتز می باشد و برای ارتباط بین رک ها در طبقات مختلف کاربرد دارد. پچ پنل 24 پورت لگراند SFTP CAT6A نیز یکی از پرفروش‌ترین محصولات لگراند است که با ضمن بهره مند بودن از قابلیت ماژولار به 6 یونیت 4 پورتی مجهز است. این پچ پنل سری LCS3 از پچ پنل های لگراند است که نسبت به سری قبل یا lCS2 بهبودهای چشمگیری داشته است و برای کابل های شبکه Cat7 SFTP نیز قابل استفاده می باشد. ساختار این پچ پنل بدین صورت است که به دلیل وجود محافظ فویلی (S/FTP)، از کابل‌های شبکه در برابر تداخل الکترومغناطیسی (EMI) و نویزهای خارجی محافظت می‌کنند در نتیجه برای محیط‌های صنعتی و داده‌پردازی مناسب است. این پچ پنل‌ها به گونه‌ای طراحی شده‌اند که توانایی پشتیبانی از تکنولوژی Power over Ethernet (PoE) را دارند و می‌توانند تا 90 وات برق را برای دستگاه‌های مختلف فراهم کنند، که برای تجهیزات شبکه‌ای مانند دوربین‌های امنیتی و تلفن‌های VoIP بسیار کاربردی است.

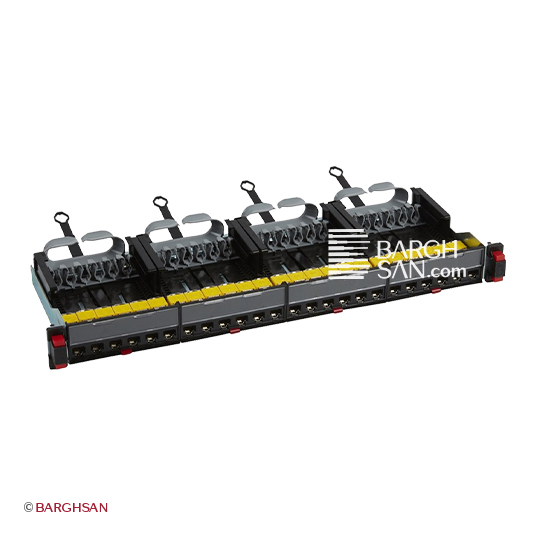

سیستم‌های مدیریت کابل در پچ پنل اورجینال Cat6A sftp لگراند باعث می‌شود که کابل‌ها به طور منظم سازمان‌دهی شوند. تصویر بالا یک نمونه ریل پچ پنل cat6A است که می‌توانید در آن 4 یونیت 6 تایی و نظم دهنده کابل ها را مشاهده کنید. همانطور که در تصویر بیان شده است جنس بدنه این ریل ورق گالوانیزه ضد زنگ می‌باشد که به بالا ماندن کیفیت این محصول کمک می کند.

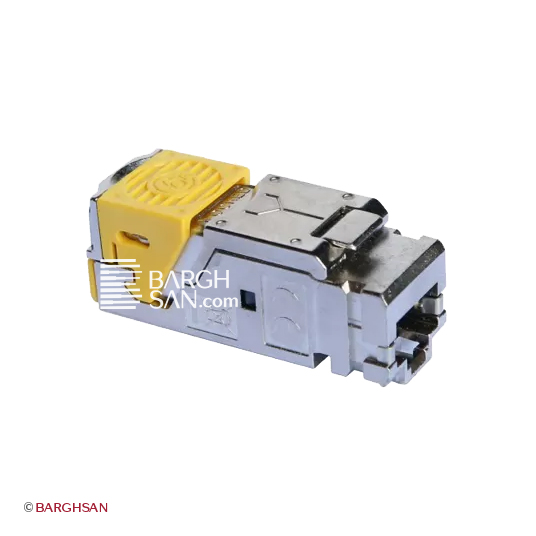

با کیفیت ترین پچ پنل cat6A موجود به گونه‌ای طراحی شده که به صورت 24 پورت در رک‌های استاندارد 19 اینچی نصب می‌شود. هر پورت دارای کانکتورهای RJ45 با روکش پلاستیکی زرد رنگ است که مطابق با استانداردهای T568A/B در پنچ پنل قرار می‌گیرند. پهنای باند این کانکتور ها 500 مگاهرتز و سرعت انتقال داده در آن ها 10 گیگابیت در ثانیه می‌باشد.
میزان پهنای باند پچ پنل اورجینال لگراند 033772
| Cat 5e | 100 مگاهرتز |
| Cat 6 | 250 مگاهرتز |
| Cat 6A | 500 مگاهرتز |
| Cat 7 | 600 مگاهرتز |
نصب پچ پنل لگراند اصلی Cat6A
بسته‌بندی پچ پنل Cat6A شامل یک ریل، برچسب های نشانه گذاری، 4 عدد واحد 6 پورتی، کیستون و دفترچه راهنما می‌باشد. از این پچ پنل در دیتاسنتر ها و مراکزی که نیاز به انتقال دیتای زیاد و پر سرعت دارند استفاده می‌شود زیرا آن ها می‌توانند بدون ایجاد اختلال اطلاعات را به بهترین شکل ممکن جابه‌جا کنند. نصب پچ پنل لگراند Cat6A بدون نیاز به پیچ و مهره و با استفاده از قفل های طرفین انجام می‌شود. در ادامه نحوه اتصال کیستون و کابل را شرح داده ایم.
انتخاب کابل شبکه لگراند، کیستون لگراند برای پچ پنل Cat6A SFTP
برای انتخاب کابل شبکه و کیستون مناسب برای پچ پنل Cat6A لگراند (طبق استاندارد TIA568)، بسیار مهم است که از تجهیزات Cat6A SFTP (شیلددار) استفاده کنید. این کابل‌ها به دلیل محافظت بالا در برابر تداخلات الکترومغناطیسی (EMI) و کاهش نویز بین سیم‌ها از اهمیت ویژه‌ای برخوردارند و عملکرد بهتری در انتقال داده‌ها ارائه می‌دهند. استفاده از کیستون‌های Cat6A SFTP لگراند همراه با پچ پنل، باعث می‌شود که زیرساخت شبکه شما مقاوم و برای آینده آماده باشد.
دامنه حرارتی
- حداقل دمای کاری: -25 درجه سانتیگراد
- حداکثر دمای کاری: 70 درجه سانتیگراد
ساختار کلی
- دسته بندی: Cat 6A
- ساختار: SFTP
- تعداد پورت: 24
سرعت
- سرعت انتقال داده: 10 مگابیت در ثانیه
- پهنای باند: 500 مگاهرتز
مراحل نصب کانکتور در پچ پنل 24 پورت لگراند 033772
مرحله 1 آماده‌سازی کابل
اتصال کابل شبکه به کیستون مطابق با T568A/B
- ابتدا کابل را به طول مشخصی برش داده و پوشش خارجی آن را بردارید.
- سپس فویل آن را کاملا به پشت برگردانید و بخشی از آن را برش دهید.
- حال زمان آن رسیده است تا درین وابر را در جهت مخالف کابل پیچانده و پلاستیک دور کابل را برش دهید.
- چهار جفت سیم را از هم جدا کرده و جدا کننده آن را بردارید.
- نشانه‌گذاری رنگی A یا B را انتخاب کنید.
مرحله 2 قرار دادن سیم‌ها
- سیم‌های داخلی را به ترتیب رنگ به کانکتور وارد کنید.
- هر 4 جفت سیم را به داخل کانکتور وارد کرده و هر کدام از زوج ها را در رنگ مربوطه قرار دهید و سپس هر جفت سیم را فقط دو دور باز کرده و با کمی فشار در جداکننده قرار دهید.
- این عمل را برای چهار جفت سیم تکرار کنید.
- پس از وارد کردن سیم‌ها، کانکتور را به کمک ابزار مخصوص قفل کنید.
مرحله 3 برش سیم ها
- حال زمان آن رسیده تا سیم های اضافه که از جدا کننده خارج شده اند را به وسیله سیم چین برش دهید.
- سیم تخلیه زمین را در طول کابل برگردانید و آن را در شیار مخصوص جداکننده بپیچید.
- لازم به ذکر است که نیازی به افزودن لوازم جانبی اضافه نخواهید داشت.
- سپس جداکننده را بدون فشار در کانکتور قرار دهید.
- برای این کار لازم است به طور طبیعی با انگشت شست و اشاره دو سر کانکتور را فشار دهید تا کانکتور قفل شود.
- در پایان، با استفاده از تجهیزات تست، از صحت اتصال و عملکرد درست کانکتور اطمینان حاصل کنید.
