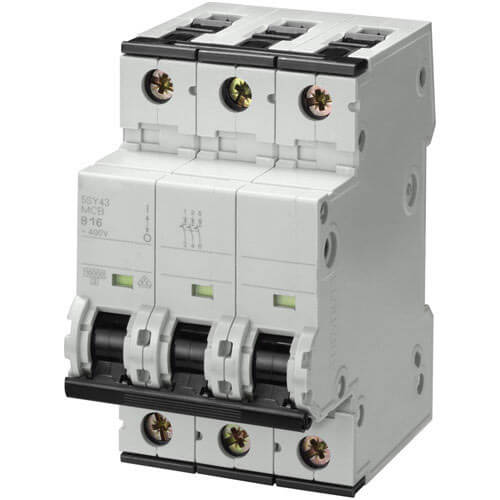

کلید مینیاتوری (MCB)

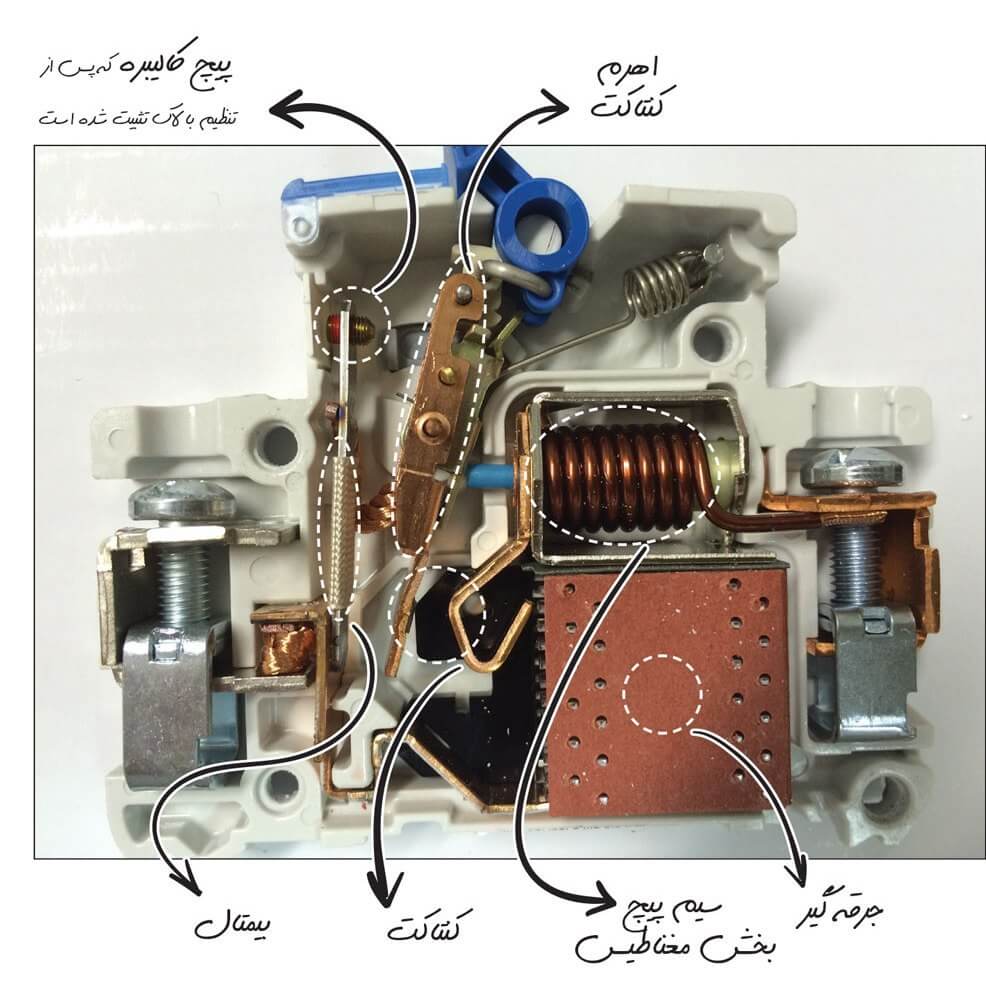

MCB که مخفف کلمه Miniature circuit breaker می باشد از کابلها و تجهیزات الکتریکی در مقابل اتصال کوتاه و اضافه بار محافظت می کند.کلیدهای مینیاتوری دارای 2 مکانیزم عملکرد می باشند:
1- عملکرد بی متالی در برابر اضافه بار
2- عملکرد مغناطیسی در برابر اتصال کوتاه
حفاظت بی متالی به این صورت می باشد که وقتی جریان به مدت زیاد بیش از جریان نامی کابل و تجهیزات الکتریکی از آنها عبور می کند باعث می شود بیمتال (فلز) گرم شود و بر اثر خم شدن آن کنتاکت فیوز عمل کند و مدار قطع شود. در حفاظت مغناطیسی جریان اتصال کوتاه توسط یک سیم پیچ به صورت مغناطیسی تشخیص داده می شود و مدار را قطع می کند. کلید های مینیاتوری در انواع یک پل تا چهار پل موجود می باشند. همچنین این کلیدها در تیپ های مختلف وجود دارند
تیپ های مینیاتوری شامل B،C،D،K،Z است که در اینجا به توضیح هرکدام می پردازیم :
تیپ B :
فیوزهای مینیاتوری تیپ B کلید های تندکار هستند و مخصوص روشنایی و مصارف خانگی می باشند. اگر جریان اضافه 3 تا 5 برابر جریان نامی شود این فیوزها به سرعت عمل کرده و مدار را قطع می کنند.
تیپ C :
این فیوزها بیشتر کاربرد صنعتی دارند. هرگاه جریان اضافه 5 تا 10 برابر جریان نامی شود این فیوزها عمل کرده و مدار را قطع می کنند. به این فیوزها اصطلاحاٌ کندکار می گویند. زمان قطع این این کلید های مینیاتوری از تیپ B بیشتر بوده و برای مواردی نظیر کولر های گازی و پمپ های آب کاربرد دارند.
تیپ D :
فیوزهای مینیاتوری تیپ D ، برای مصارف صنعتی خاص نظیر ترانسفورماتورها و موتورهایی که جریان راه اندازی بالایی دارند کاربرد دارد. هرگاه جریان اضافه 10 تا 20 برابر جریان نامی شود این کلید ها عمل می کنند.
تیپ K :
حساسیت این نوع فیوزها نسبت به اضافه بار در مقایسه با سایر مینیاتوری ها بیشتر است ولی در مقابل اتصال کوتاه این فیوزهای مینیاتوری در رنج بین تیپ C و D قرار می گیرند. این کلید ها برای موتورهای تحت بار توصیه می شود.
تیپ Z :
حساسیت این تیپ در مواقع اتصال کوتاه و اضافه بار از فیوزهای مینیاتوری دیگر بسیار بیشتر است. از این تیپ فیوز بیشتر در مدارات با حساسیت بالا استفاده می شود.
ترتیب قطع کلیدها از سریع به کند عبارتند از : Z،B،C،K،D
از دیگر مشخصاتی که بر روی فیوزها نوشته می شود جریان لحظه ای و جریان نامی است. جریان لحظه ای که معمولا عدد نسبتا بزرگی است مقدار جریانی است که کلید در یک لحظه ( کمتر از یک ثانیه ) می تواند تحمل کند.
جریان نامی به حداکثر جریانی گفته می شود که هر وسیله برقی می تواند تحمل کند ، در فیوزهای مینیاتوری اگر جریان بیش از جریان نامی عبور کند فیوز مدار را قطع می کند.
کلید های مینیاتوری از لحاظ فاز نیز در دو گروه تکفاز و سه فاز قرار می گیرند.
