در این مقاله به معرفی کابل AWG، که نوعی کابل برق است و بر اساس استاندارد معروف الکتریکی آمریکایی طراحی شده، می‌پردازیم. استاندارد AWG مخفف عبارت American Wire Gauge است و بر اساس آن می‌توان قطر و توان عبوری رشته‌های کابل را تشخیص داد.
کابل AWG چیست؟
کابل AWG، یکی از پراستفاده‌ترین انواع کابل‌ها است، زیرا بر اساس استانداردی خاص برای اندازه‌گیری سطح مقطع کابل تولید شده است که دقیق و قابل اطمینان می‌باشد. این استاندارد یک مقیاس الکتریکی آمریکایی است و بر اساس آن، هرچه عدد AWG کمتر باشد، قطر کابل بزرگتر خواهد بود. به عنوان مثال AWG 22 از AWG 24 ضخیم‌تر است. شماره دقیق اکثر کابل‌های استاندارد AWG روی پوشش خارجی آنها هک شده است. با مشاهده این شماره، می‌توان نوع کابل را شناسایی کرد و اطلاعات ارزشمندی مانند اندازه و ظرفیت آن به دست آورد.
کابل AWG با طیف گسترده‌ای از اندازه‌ها و مشخصات فنی تولید می‌شود که تعیین‌کننده اکثر این ویژگی‌ها، شماره AWG است. در واقع، شماره AWG به عنوان یک استاندارد دقیق به کار می‌رود که ارزیابی ویژگی‌های کلیدی نظیر ضخامت، مقاومت الکتریکی، ظرفیت جریان، و افت ولتاژ را ممکن می‌سازد. این مشخصات برای مهندسان و متخصصان هنگام انتخاب و خرید کابل اهمیت زیادی داشته و تأثیر مستقیمی بر عملکرد و کارایی کابل در کاربردهای مختلف دارد. به همین دلیل، انتخاب کابل AWG با شماره مناسب می‌تواند در بهینه‌سازی کارکرد سیستم‌های الکتریکی و کاهش خطرات مرتبط با اضافه‌بار و افت ولتاژ مؤثر باشد.
مثالی از AWG کابل شبکه
کابل شبکه CAT6 UTP با استاندارد AWG 24 یکی از پرکاربردترین کابل‌ها برای انتقال داده‌ها در شبکه‌های اترنت است. این کابل بدون شیلد (Unshielded Twisted Pair) بوده و با بهره‌گیری از فناوری پیچش زوج‌ها، از نویزهای الکترومغناطیسی جلوگیری می‌کند. با پشتیبانی از سرعت‌های بالای تا 1 گیگابیت بر ثانیه، کابل CAT6 UTP به‌ویژه برای شبکه‌های خانگی و تجاری کوچک مناسب است. استاندارد AWG 24 به قطر هادی‌ها اشاره دارد که موجب کاهش مقاومت الکتریکی و بهبود کیفیت انتقال سیگنال می‌شود. این کابل‌ها برای استفاده در زیرساخت‌های مدرن شبکه بسیار ایده‌آل هستند.

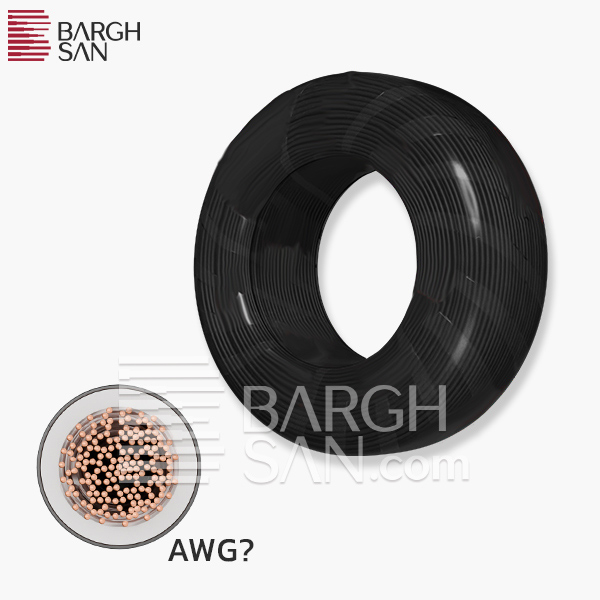

انواع کابل های AWG
کابل‌های AWG اغلب به صورت افشان تولید می‌شوند و روکش نهایی آنها انعطاف‌پذیر است. این ویژگی باعث می‌شود این کابل‌ها برای کاربردهایی که نیاز به ترکیبی از انعطاف‌پذیری و دقت در انتقال جریان دارند، مناسب باشند. اگر محیط کاری شما با تداخلات الکترومغناطیسی (EMI) و نویزهای الکتریکی همراه است، توصیه می‌شود برای حفظ عملکرد بهینه و افزایش طول عمر کابل، از کابل AWG شیلددار استفاده کنید. شیلد این نوع کابل‌ها به طور مؤثری از انتقال نویز به هادی داخلی جلوگیری کرده و عملکرد پایدارتر و مطمئن‌تری را در شرایط حساس فراهم می‌کند. اگر محیط کاری شما در معرض رطوبت، آب یا مواد شیمیایی خورنده قرار دارد، استفاده از کابل AWG قلع‌اندود انتخاب مناسبی است، زیرا این کابل‌ها به دلیل لایه محافظ قلع، در برابر خوردگی و اکسیداسیون مقاوم‌تر هستند و دوام بیشتری در شرایط محیطی سخت دارند.
AWG مخفف چیست؟
استاندارد AWG که تاریخچه آن به سال 1850 برمی‌گردد، شکل کوتاه شده عبارت American Wire Gauge را نشان می‌دهد و در فارسی به (مقیاس سیم آمریکایی) ترجمه می‌شود. این استاندارد توسط صنعت‌گران آمریکایی برای هماهنگ‌سازی اندازه‌گذاری کابل‌ها در صنعت تلگراف معرفی شد. استاندارد AWG با گذشت زمان به دلیل دقت و کارایی بالا به‌طور گسترده مورد استفاده قرار گرفت و به‌تدریج در کشورهای دیگر نیز رواج یافت. این استاندارد به دلیل سادگی، قابلیت تطبیق بالا، و سازگاری با محصولات و تجهیزات الکتریکی، اکنون به عنوان یکی از رایج‌ترین سیستم‌های اندازه‌گیری سیم و کابل در سطح جهانی به کار گرفته می‌شود.
نحوه انتخاب کابل AWG مناسب
خرید کابل AWG بر اساس ولتاژ و جریان موردنظر شما فرآیندی ساده و قابل فهم است، زیرا این کابل‌ها دارای کدگذاری مشخص و روشنی هستند که به راحتی می‌توان آنها را تفسیر کرد. همچنین، برای آن دسته از مشتریانی که به مقایسه با استانداردهای متریک نیاز دارند، جداول استاندارد AWG امکان تبدیل اندازه به واحد میلی‌متر مربع را فراهم می‌کنند. این تبدیل به شما کمک می‌کند تا بتوانید کابل‌ها را با دقت بیشتری مقایسه کنید و مناسب‌ترین گزینه را برای نیازهای الکتریکی خود انتخاب کنید. با این حال، تیم کارشناسان فنی برق‌سان همیشه در کنار شماست تا با ارائه اطلاعات دقیق و مشاوره حرفه‌ای، تجربه‌ای بی‌دغدغه و مطمئن از خرید کابل AWG را برایتان فراهم کنند و شما را در انتخاب بهترین گزینه با قیمت‌های به‌روز یاری دهند.

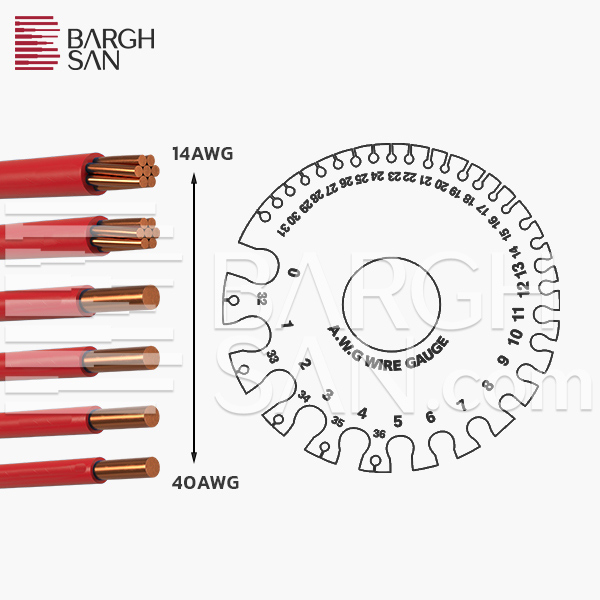

شماره AWG
استاندارد AWG برای تعیین قطر و ضخامت کابل‌ها و سیم‌ها از یک سیستم شماره‌گذاری استفاده می‌کند که الگوی آن به صورت معکوس عمل می‌کند؛ به این صورت که هرچه شماره کمتر باشد، قطر سیم یا کابل بزرگتر و ظرفیت جریان آن بیشتر است. در مقابل، بین شماره AWG و مقاومت الکتریکی و افت ولتاژ، یک رابطه مستقیم برقرار است؛ به این معنی که با افزایش شماره AWG، مقاومت الکتریکی و افت ولتاژ نیز افزایش می‌یابد. در سیستم AWG، اندازه بر اساس قطر سیم و کابل، بدون روکش (فقط فلز رسانا) و بر حسب اینچ اندازه‌گیری می‌شود. هرچند در این سیستم واحد میلی‌متر مربع کاربرد مستقیم ندارد، اما به‌عنوان یک روش متریک برای تعیین مساحت مقطع عرضی رسانا به کار می‌رود. این ویژگی امکان مقایسه کابل‌های AWG با استانداردهای بین‌المللی نظیر IEC 60228 را فراهم می‌کند، که در آن اندازه‌گیری‌ها بر اساس مساحت مقطع هادی‌ها انجام می‌شود.
شماره AWG در نگاه اول شاید فقط یک عدد به نظر برسد، اما در واقع پشت این عدد ساده، اطلاعات کلیدی و مهمی درباره کابل نهفته است. در استاندارد AWG با 44 شماره سر و کار داریم. از طریق آن می‌توان به قطر دقیق کابل، میزان جریانی که می‌تواند عبور دهد، مقدار مقاومت الکتریکی و حتی میزان افت ولتاژ پی برد. به عبارت دیگر، این شماره راهنمای فنی ارزشمندی است که ویژگی‌های عملکردی کابل را به‌طور همزمان نشان می‌دهد، و انتخاب درست آن در کارایی تجهیزات الکتریکی تأثیر بسزایی دارد.
نمونه‌ای از کدهای رایج استاندارد AWG:
- AWG 0000 (4/0): قطر این سیم بسیار بزرگ است و برای کاربردهای سنگین صنعتی و برق‌کشی‌های با جریان بالا استفاده می‌شود.
- AWG 000 (3/0): کمی کوچکتر از AWG 0000 است ولی همچنان قطر بالایی دارد و برای کاربردهای مشابه استفاده می‌شود.
- :AWG 00 (2/0) قطر نسبتاً زیادی دارد و برای انتقال توان بالا مناسب است.
- :AWG 0 (1/0) همچنان یک سیم ضخیم با قابلیت عبور جریان زیاد است.
- :AWG 2 برای سیستم‌های متوسط قدرت الکتریکی، مثل برخی کاربردهای صنعتی و خانگی استفاده می‌شود.
- AWG 4: قطر کمتر از AWG 2 دارد، مناسب برای استفاده در سیم‌کشی‌های خانگی و صنعتی سبک.
- AWG 6: معمولاً در کاربردهای سیم‌کشی خانگی یا دستگاه‌های الکتریکی که جریان کمتری نیاز دارند، استفاده می‌شود.
- AWG 10: یکی از سایزهای رایج برای سیم‌کشی خانگی و دستگاه‌های الکتریکی است.
- AWG 14: برای کاربردهای ولتاژ پایین و جریانات کم، مثل روشنایی‌های خانگی به کار می‌رود.
- AWG 16: نازک‌تر از AWG 14 و برای کابل‌های سیگنال یا دستگاه‌های کم‌مصرف استفاده می‌شود.
- AWG 24: بسیار نازک است و برای کابل‌های دیتا و ارتباطی مثل کابل‌های شبکه و تلفن استفاده می‌شود.
به طور کلی، محدوده اندازه کابل‌های AWG بین 0000 (4/0) تا 40 قرار دارد. هر بار که عدد AWG افزایش پیدا می‌کند، قطر سیم تقریباً 26 درصد کاهش می‌یابد. اگر با استانداردهای دیگر کابل‌ها مثل میلی‌متر مربع آشنا هستید، می‌توانید کدهای AWG را با آنها مقایسه کنید تا راحت‌تر اندازه‌ها را درک کنید.
فروش کابل AWG
آمار فروش کابل AWG به دلیل کیفیت بالا، ایمنی مطمئن، و تنوع گسترده در اندازه‌ها و کاربردها، قابل‌توجه است. این کابل‌ها با داشتن استانداردهای دقیق و سازگاری بالا، در صنایع مختلفی مانند مخابرات، الکترونیک، ساختمان‌سازی و بسیاری از حوزه‌های دیگر مورد استفاده قرار می‌گیرند، که به محبوبیت و تقاضای زیاد آنها در بازار منجر شده است. برق‌سان، به عنوان یکی از فروشندگان معتبر کابل AWG، روزانه سفارشات متعددی دریافت می‌کند که تصدیق‌کننده محبوبیت بالا و تقاضای گسترده این نوع کابل در بازار است.
قیمت کابل AWG
قیمت کابل AWG به فاکتورهایی مانند سایز AWG، جنس هادی، نوع عایق، طول کابل، نوسانات قیمت فلزات، و استانداردهای اضافی بستگی دارد. معمولاً قیمت کابل‌های AWG ضخیم‌تر بالاتر از قیمت کابل‌های نازک‌تر است، چرا که برای تولید کابل‌های ضخیم‌تر به مواد بیشتری نیاز است. این افزایش در هزینه مواد اولیه به طور مستقیم بر قیمت نهایی کابل تأثیر می‌گذارد.
