جدول قطر سیم و کابل برق خراسان افشارنژاد

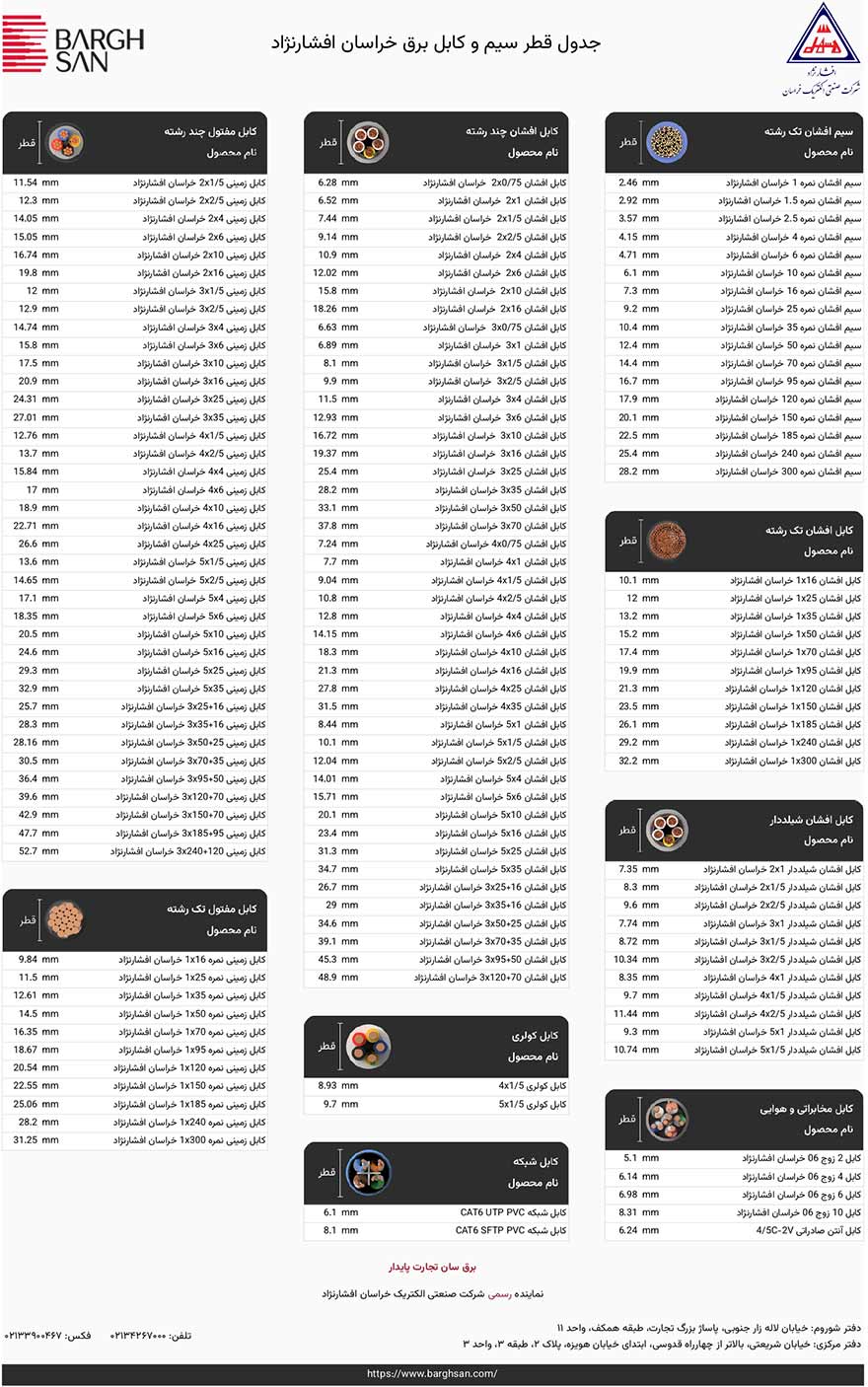

در جدول قطر سیم و کابل برق، قطر سطح مقطع کلی انواع سیم و کابل شرکت صنعتی الکتریک خراسان افشارنژاد قابل مشاهده می باشد. جدول قطر کابل برق به جدولی گفته می شود که در آن قطر و سطح مقطع خارجی کابل ها در آن براساس استاندارد IEC60228 به واحد میلیمتر درج شده است. استفاده از جدول قطر کابل زمانی اهمیت پیدا می کند که یک مصرف کننده قصد خرید یک لوله متناسب با سایز کابل خود قبل از خرید کابل برق داشته باشد یا ممکن هست کابل را در سینی یا فضایی در سقف یا کف کاذب مورد استفاده قرار خواهد داد و میبایست حجم فضایی که کابل اشغال می کند را محاسبه نماید. یا در مواقعی به دلیل عدم دسترسی به کابل خریداری شده در محلی امکان اندازه گیری آن وجود ندارد. به همین دلیل یک مسئول خرید نیاز دارد تا از سایز کابل برق موجود اطلاع پیدا کند. در جدول قطر کابل ها می توانید ابعاد و اندازه سطح مقطع تمامی کابل های برق موجود در بازار را مشاهده نمایید.

توجه فرمایید کلیه قطرهای ذکر شده برای کابل های استاندارد و برندهای معتبر می باشد. در برند های متفرقه موجود در بازار ممکن است به دلیل کاهش مواد و مس قطر خارجی کابل کمتر از میزان اعلام شده در جدول زیر باشد. بنابراین در صورتی که کابل مورد نظر شما از دسته کابل های استاندارد موجود در بازار می باشد می تواند به جهت دریافت سایز کابل برق به جدول زیر مراجعه فرمایید.

لیست قیمت

دانلود عکس

دانلود PDF

ارتباط با کارشناسان فروش

+98 21 34 267 000

قطرهای ذکر شده در جدول با توجه به عواملی که در ادامه بیان شده است ممکن است کمی متغیر باشد.

جریان عبوری: هر چه جریان بیشتری از سیم و یا کابل عبور کند، نیاز به قطر بزرگتری خواهد بود. به طور مثال قطر در کابل های سه و نیم رشته افشان که جریان به نسبت بالایی دارند، بزرگ تر می‌باشد.

طول سیم: افت ولتاژ در طول مسیر رخ می‌دهد و به همین دلیل در مسیرهای طولانی نیاز به سیم و کابل با قطر بزرگتر است.

نوع مصرف‌کننده: دستگاه‌های مختلف برقی نیاز به جریان‌های متفاوتی دارند؛ برای مثال، دستگاه‌های گرمایشی و موتوری جریان بیشتری نسبت به دستگاه‌های روشنایی مصرف می‌کنند.

دمای محیط: در محیط‌هایی با دمای بالا، باید از سیم‌ و کابل‌هایی با قطر بزرگ‌تر استفاده کرد.

نوع عایق: نوع عایق استفاده شده نیز می‌تواند بر انتخاب قطر تأثیرگذار باشد. برخی عایق‌ها تحمل بیشتری در برابر حرارت و شرایط محیطی دارند.

قطر سیم و کابل افشارنژاد

جدول قطر سیم و کابل یکی از ابزارهای اساسی در طراحی و اجرای سیستم‌های برقی است. انتخاب صحیح سیم و کابل با قطر مناسب، علاوه بر افزایش کارایی سیستم، ایمنی و طول عمر آن را نیز تضمین می‌کند. به همین دلیل، آشنایی با نحوه استفاده از جدول قطر سیم و کابل و رعایت استانداردهای مربوطه اهمیت بسیاری دارد. توصیه برق سان به شما این است که همیشه از سیم‌هایی با استانداردهای معتبر سیم‌های افشان خراسان استفاده کنید تا از ایمنی سیستم اطمینان حاصل شود. همچنین بهتر است در سیم‌های بلندتر، افت ولتاژ مهم است و باید از سیم‌هایی با قطر بیشتر استفاده شود. با توجه به عوامل مؤثر همچون جریان عبوری، طول سیم، و شرایط محیطی، می‌توان بهترین انتخاب را انجام داد و از مشکلات احتمالی در آینده جلوگیری کرد.

ابتدا میزان جریان عبوری از سیم را تعیین کنید.

سپس با توجه به طول سیم و افت ولتاژ مجاز، قطر مناسب را انتخاب کنید.

نهایتاً به شرایط محیطی مانند دما و نوع عایق توجه داشته باشید.
