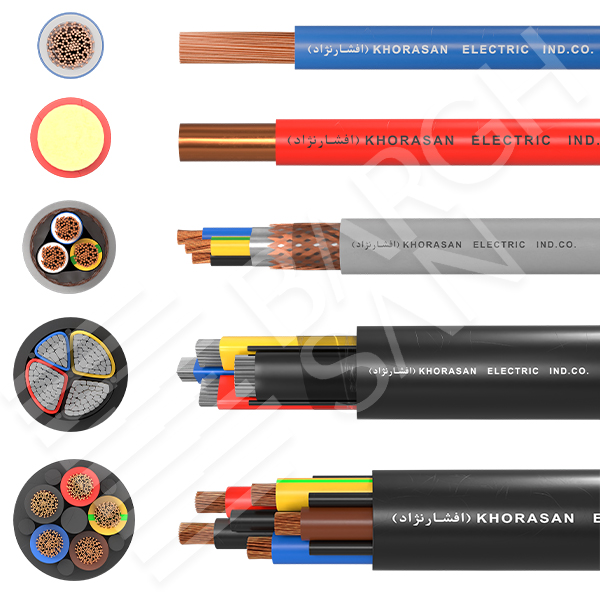

جدول محاسبه جریان سیم و کابل

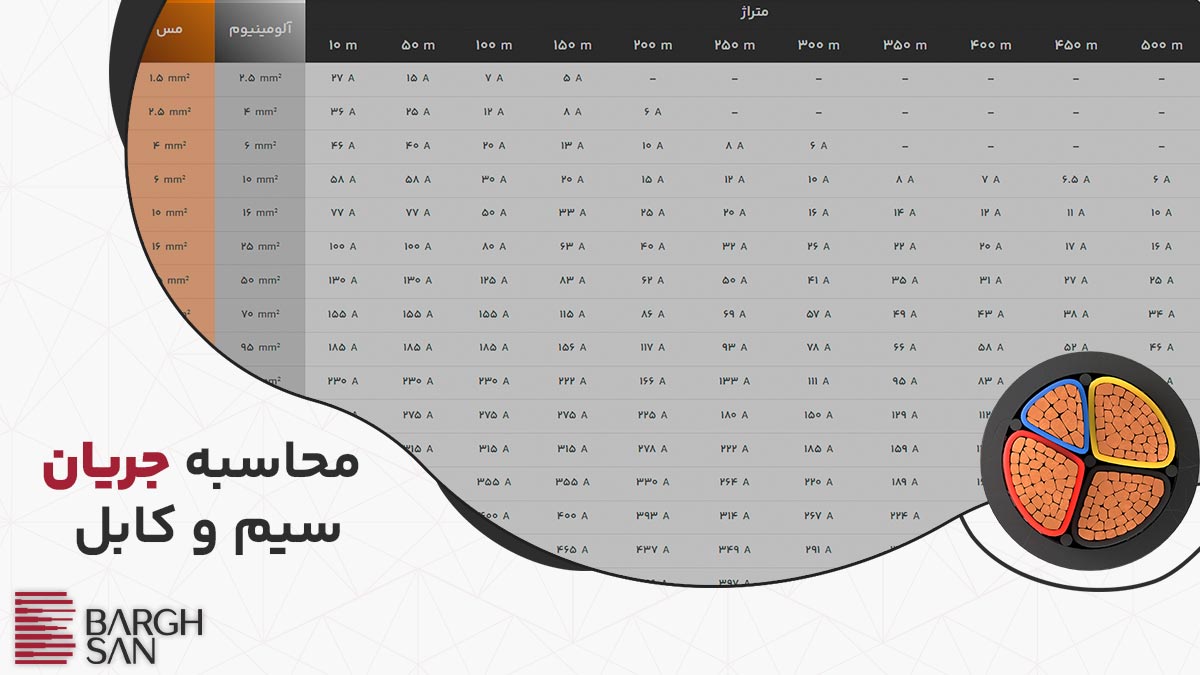

جدول محاسبه جریان مجاز کابل به جدولی گفته می شود که در آن مقدار جریان مجازی که هر کابل یا سیم قادر به تحمل آن در مسافت های گوناگون است مورد محاسبه قرار گرفته است. سمت چپ این جدول دو ستون مربوط به سطع مقطع کابل ها با هادی مسی و آلومینیومی است که بر اساس آن معادل سطح مقطع کابل های مسی و آلومینیومی به همراه جریان مجاز آن ها رو به روی یکدیگر قرار گرفته اند. با توجه به وجود تفاوت در تحمل جریان (ظرفیت آمپر کابل) در سایزهای مختلف کابل، در هنگام کابل کشی نیاز به محاسبه و سایزینگ کابل برق می باشد. علت محاسبه جریان قابل تحمل سیم و کابل جلوگیری از داغ شدن کابل یا آتش سوزی در اثر آمپر کشیدن بیش از تحمل یک کابل، جلوگیری از هزینه های اضافه به سبب خرید کابلی به مراتب بالاتر از سطح جریان مورد نیاز و دریافت بهترین بازدهی در متراژ ها و مسافت های گوناگون می باشد. این جدول یک نمونه ساده است و باید توجه داشت که آمپراژ مجاز ممکن است بر اساس شرایط محیطی و نحوه نصب متفاوت باشد.

با تماس تلفنی، از قیمت های ویژه و تخفیفات پروژه ای و همکاری برخوردار خواهید شد.

لیست قیمت

دانلود عکس

دانلود PDF

ارتباط با کارشناسان فروش

+98 21 34 267 000

با توجه به جدول فوق کابل نمره 50 مسی یا کابل نمره 95 آلومینیوم با متراژ 250 متر قادر است جریان 93 آمپر را از خود عبور دهد.

سطح مقطع‌های ذکر شده در جدول با توجه به عواملی که در ادامه بیان شده است ممکن است کمی متغیر باشد.

طول کابل: هرچه طول کابل بیشتر باشد، مقاومت بیشتری در مدار ایجاد می‌شود که باعث افت ولتاژ می‌شود. بنابراین، برای مدارهایی که نیاز به طول زیاد دارند، باید از کابل‌های با سطح مقطع مناسب استفاده کرد تا افت ولتاژ به حداقل برسد. به عنوان مثال سیم 1.5 مسی خراسان در متراژ 100 متر قادر به عبور 7 آمپر جریان است. چنانچه شما نیاز به عبور 8 آمپر داشته باشید باید از سیم 2.5 مسی افشارنژاد یا کابل آلومینیوم 4 استفاده کنید.

دمای محیط: دمای محیط نقش مهمی در عملکرد کابل دارد. در محیط‌های گرم، ممکن است نیاز به استفاده از کابل‌های با سطح مقطع بزرگ‌تر باشد تا از گرمای بیش از حد جلوگیری شود.

نوع نصب: نحوه نصب سیم و کابل (در داخل دیوار، روی سطح زمین یا در هوا) نیز تأثیر مستقیمی بر انتخاب سطح مقطع دارد. برای مثال، کابل‌هایی که در فضاهای باز نصب می‌شوند، ممکن است نیاز به سطح مقطع کوچک‌تری نسبت به کابل‌های دفن شده داشته باشند، زیرا در فضای باز تهویه بهتری وجود دارد.

جنس رسانا: سیم و کابل‌ها معمولاً از دو نوع رسانا، یعنی مس و آلومینیوم ساخته می‌شوند. کابل‌های مسی توانایی بیشتری در انتقال جریان دارند و معمولاً سطح مقطع کمتری نسبت به کابل‌های آلومینیومی نیاز دارند.

جدول آمپر سیم و کابل

جدول جریان مجاز فشار ضعیف شامل قسمت های مختلفی از جمله جنس سطح مقطع سیم و کابل، سایز کابل، متراژ کابل برق و مقدار جریان مجاز قابل عبور از کابل هاست. سمت چپ این جدول دو ستون با سرتیتر آلومینیوم و مس وجود دارد. در زیر هر یک از سر تیتر های مس و آلومینیوم سایز های سطح مقطع مربوط به آن تیتر به ترتیب از بالا به پایین نوشته شده است. استفاده این دو ستون به معنای معادل سازی سطح مقطع های مسی و آلومینیومی است. برای مثال کابل نمره 10 آلومینیومی معادل کابل نمره 6 مسی می باشد. قسمت بالایی جدول محاسبه جریان مجاز سیم و کابل متعلق به متراژ کابل های برق از 10 متر تا 500 متر است که بر اساس مسافت مورد نیاز مورد استفاده قرار می گیرد. کمی پایین تر از متراژ کابل ها کلیه آمپرهای مجاز سیم و کابل به صورت سطری مقابل سطح مقطع هر کابل قرار دارد.

جدول سیم و کابل یا جدول آمپراژ کابل به طور کلی به جدولی گفته می شود که در آن با توجه به متراژ کابل، میزان جریان پشتیبانی شونده توسط سطح مقطع های مختلف را بیان می کند.

یکی از مهم‌ترین مراحل در پیاده‌سازی سیستم‌های برقی، انتخاب صحیح سیم و کابل است. انتخاب نادرست سیم و یا کابل نه تنها باعث کاهش راندمان کاری می‌شود، بلکه ممکن است خطراتی از جمله گرمای بیش از حد، آتش‌سوزی یا آسیب به تجهیزات ایجاد کند. برای جلوگیری از این مشکلات، باید از جداول محاسبه آمپراژ و سطح مقطع سیم و کابل‌ها استفاده کنیم. این جداول با توجه به جریان مورد نیاز (آمپراژ) و سایر عوامل، به ما کمک می‌کنند تا سیم یا کابل مناسب را انتخاب کنیم.
